為了防止北方結冰，影響空調的制熱功能，在空調外機的底盤上安裝了電熱絲。但底盤加熱帶損壞后，拆卸更換困難，工作量大，生產效率低。因此，發明了一種結構簡單、拆裝方便的加熱帶固定結構。
1、底盤；2、電加熱線；3、長條狀壓板。
31、焊接端；32、變形段；33、凹弧形結構；321、開孔。
這是一項實用新型專利，改進不大，但可能更實用。條形壓板3通過焊接端31焊接在底盤1上，電熱絲2通過壓板32的變形固定在底盤1上。由于壓板具有一定的剛性，安裝時可以通過下壓變形來固定電熱絲；拆卸時，只需用一點力就能把它拆開。
在梳理權利要求的保護范圍并閱讀示例后，本專利的保護范圍包括以下六個技術特征:
一、加熱帶的固定結構；
b、底盤、設置在底盤上的電熱絲和至少一個條形壓線板；
c .壓線板包括與底盤焊接連接的焊接端和固定電熱絲的變形段；
d .每個壓線板沿電熱絲間隔設置；
e、壓線板的焊接端與底盤焊接固定；
f、通過對變形段施加壓力或拉力，可使其變形形成與電熱絲輪廓相對應的凹弧結構。
如何用TRIZ剪裁法設計專利規避；

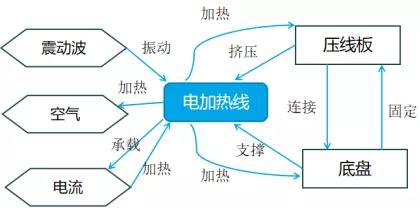

首先，畫一個功能分析圖。

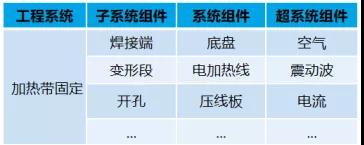

1.列出組件，可以按照九屏法列出。所列組件應優先于權利要求中的技術特征。
2、針對不同層次的組件畫出功能分析圖，有利于從不同層級進行規避。
（1）系統組件的功能分析
（2）加上子系統層面的功能分析
（3）加上超系統層面的功能分析
通過上述不同層次的功能分析，可以為下一步的切割方法分析方案提供更多的設計空間。
其次，采用裁剪的方法進行分析。
(1)對于該系統，切割壓線板。該系統中壓線板的作用是擠壓電熱絲并將其固定在底盤上。切斷壓線板后，我們需要在這個系統中找到能夠?qū)崿F(xiàn)這個功能的組件。比如電熱絲可以直接擠壓在底盤上。
(2)對于子系統級別，可以裁剪的組件更多。例如，焊接端具有固定變形截面的功能。切割后，系統中很容易找到能實現該功能的部件，如磁引力。
(3)對于超系統層面，實現裁剪組件功能的組件較多。比如可以考慮用空氣代替電熱絲的功能。當然，超系統層面的方案變化很大，可能會帶來更多的二次問題。

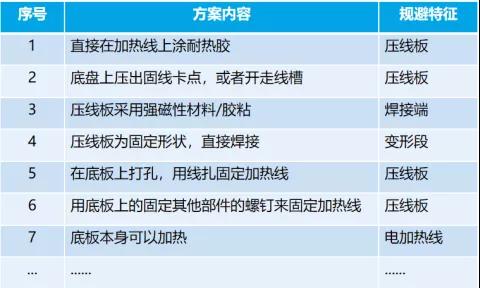

以下是通過裁剪獲得的一些規避方案的摘要。
這是使用裁剪的兩個步驟。當然，為了實現完整的規避設計，有必要對方案的可行性進行分析和驗證。
在TRIZ理論中，還總結了裁剪方法的一些規則，如:
剪裁規則1:裁剪函數對象。比如上面的文章，把電熱絲剪了，壓線板的功能對象沒了，這樣就可以把壓線板的技術特征剪了。
剪裁規則2:切割功能載體，功能對象可以自行執行有用的功能。比如上面文章中的電熱絲涂膠可以有自己的固定功能，也可以切斷壓線板。
剪裁規則3:切割功能載體，找到另一個組件來執行有用的功能。例如，上述文章中的加熱功能是由底盤執行的，使用自加熱底盤可以切斷電加熱線。
查看更多請點擊-->：TRIZ
